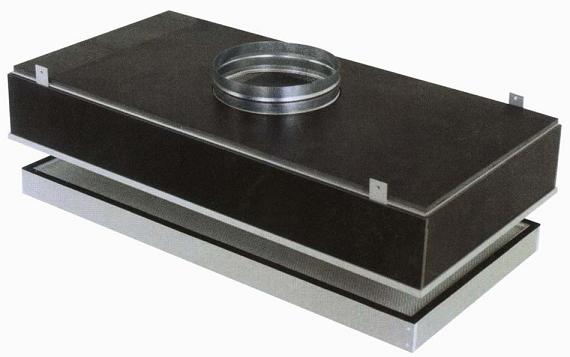

可更换式一体化过滤器
设计特点：1主要用于过滤0.3um以上的空气悬浮颗粒，作为各种过滤系统的末端过滤。
2阳极处理铝型材箱体材质，重量轻，方便搬运安装，适合安装于铝合金龙骨形式的洁净室中。
3含进风接管，进风接管直径可选φ250，φ300，φ350。
4高效过滤器与静压箱为分体式，可在静压箱的进风口处配置调节阀调节送风均匀度和静压效果。
5过滤器采用可更换式设计，不需连同箱体更换，降低成本，节省资源。
6特殊免用工具滤网固定片，直接从室内更换滤网，安装快速，更换便利。
7搭配室内更换专用无隔板高效过滤器（厚度69mm），过滤效率高、阻力低。
8盖板上的四个铝型材吊块用于一体化的吊顶安装。
9箱体外满贴PEF保温棉，保温性能好。
10特别适用于受土建高度限制或必须采用紧凑型设计时的洁净室，大大节省空间。
11每台过滤器均经严格测试。
12过滤效率等级：H13-H14（EN1822）。
性能特点：
1通风性强、外形美观、安装更换方便、维护简单；
2风量大、阻力低、重量轻、厚度薄、过滤效率高、运行成本低。
应用领域：
广泛应用于医院的手术室、实验室、制药室、微电子、胶片、光纤设备及食品加工厂等洁净度要求较高的工作环境。
构成材料及运行条件：
|
滤料 |
超细玻璃纤维滤纸 |
|
密封胶 |
PU双组份聚氨脂AB胶 |
|
框材 |
铝型材框 |
|
防护网 |
喷塑菱形网 |
|
分隔物 |
EVA热熔胶 |
|
密封胶条 |
EVA、氯丁橡胶 |
|
过滤效率 |
H13:99.97-99.99%@0.3μm H14:99.995-99.999%@0.3μm |
|
使用最高温度 |
70℃ |
|
使用最高湿度 |
80% |

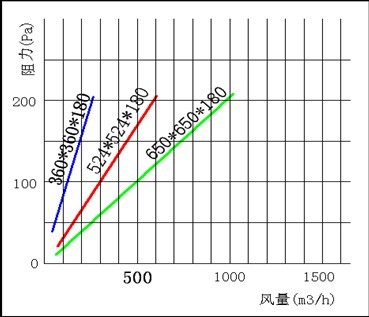

风量与阻力的关系：
型号尺寸及其它参数：
|
外形尺寸 |
额定风量 |
过滤面积 |
容尘量 |
初阻力 |
终阻力 |
过滤效率 |
|
|
(W×H×D)(mm) |
(W×H×D)(mm) |
(m3/h) |
(m2) |
(g) |
(Pa) |
(Pa) |
|
|
360*360*180 |
320*320*69 |
250 |
2.89 |
≈180 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
|||||
|
524*524*180 |
484*484*69 |
600 |
6.55 |
≈400 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
|||||
|
650*650*180 |
610*610*69 |
1000 |
10.37 |
≈650 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
|||||
|
955*650*180 |
915*610*69 |
1500 |
15.39 |
≈930 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
|||||
|
1210*610*180 |
1170*570*69 |
1800 |
18.28 |
≈1100 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
|||||
|
1260*650*180 |
1220*610*69 |
2000 |
20.41 |
≈1250 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
*注：除以上尺寸外，还可根据客户要求非标订做。
